无源超高频RFID亮灯标签/RFID超高频LED标签点亮原理

发布日期:2024-03-08 来源: 本站 阅读量(489


无源超高频RFID亮灯标签/RFID超高频LED标签点亮原理

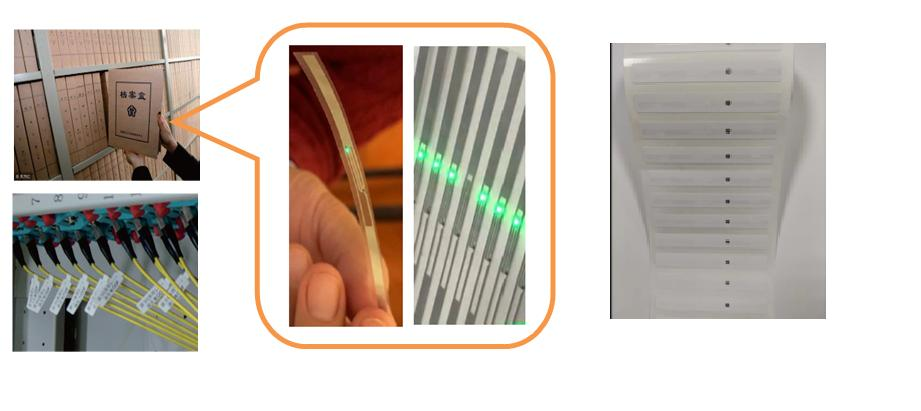

        UHF RFID 无源快速查找标签,支持全球通用标准/协议 EPC Global Class 1 Gen 2 协议强制命令与可选命令,提供标签选中 LED 闪烁指示功能,支持单标签和多标签选中,快速方便,是图书档案、珠宝 首饰、仓储物流等行业理想的查找方案。


       目前主流LED标签都是选择凯路威或者宜链的亮灯标签进行二次封装成无源RFID亮灯标签,所以只要适配了这两家公司的芯片的RFID读写器,就可以用demo进行芯片点亮。

        凯路威LED标签工作原理:

LED功能简介

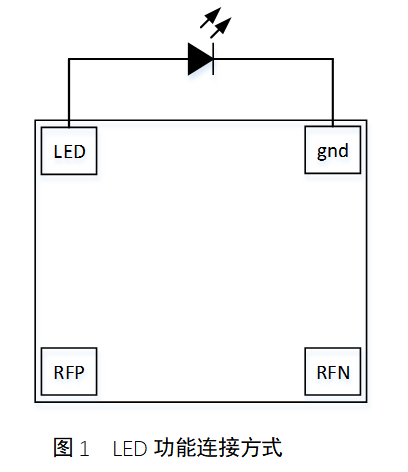

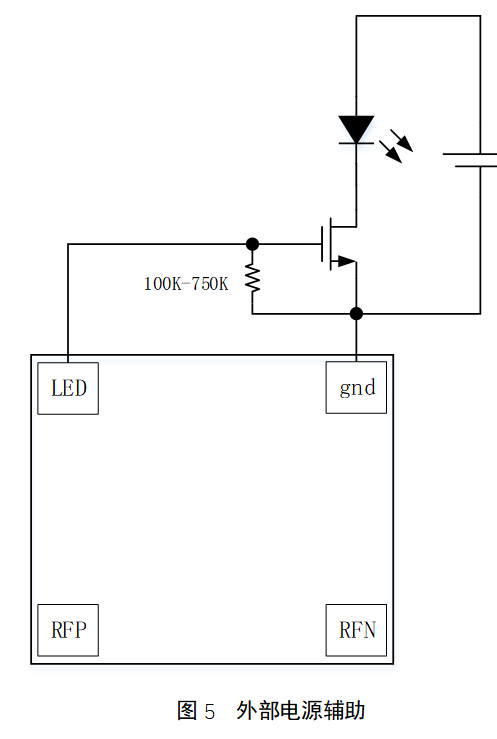

芯片的LED Pad与gnd Pad连接LED灯珠。当发送特定指令时,被选中的芯片会点亮与之连接的LED灯珠。


操作方式

使用标准读命令对RFU区的地址4进行读操作,长度为1,即可触发LED Pad的电压输出,输出电压范围为0.8V-2.2V。

帧头

命令码

存储区

地址

长度

RN16

CRC16

0

11000010

00

00000100

00000001

RN16

CRC16

1  LED-ON命令格式

由于RFU区的地址4不存在实际的数据,读指令的返回码为错误码,忽略即可。

帧头

错误码

RN16

CRC16

1

00000011

RN16

CRC16

2  LED-ON命令返回

一般LED红色灯管的开启电压是1.8V,当标签距离合适时,LED Pad输出电压大于1.8V,即可点亮LED。

为了获得好的显示效果,有如下建议:

1. 使用低工作电压的红光LED灯珠,如1.5V-1.8V为佳。

2. 最好选用发光面积较大的LED型号,如0805或者1206

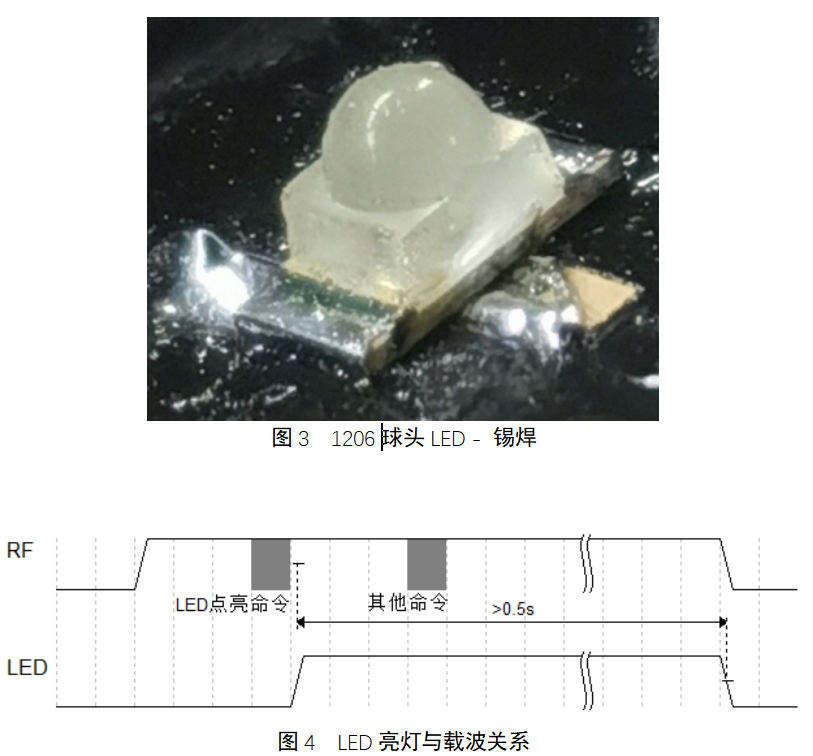

3. 最好选用球头灯珠

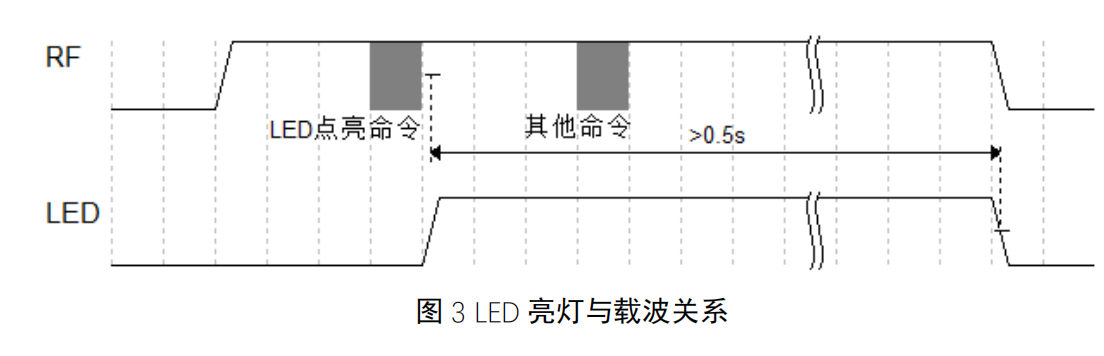

4. 命令发送后,射频载波持续时间大于0.5秒

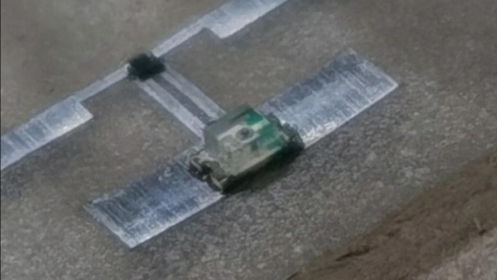

          2  0805平面型LED - 导电胶倒封装



宜链LED标签工作原理:

操作方式

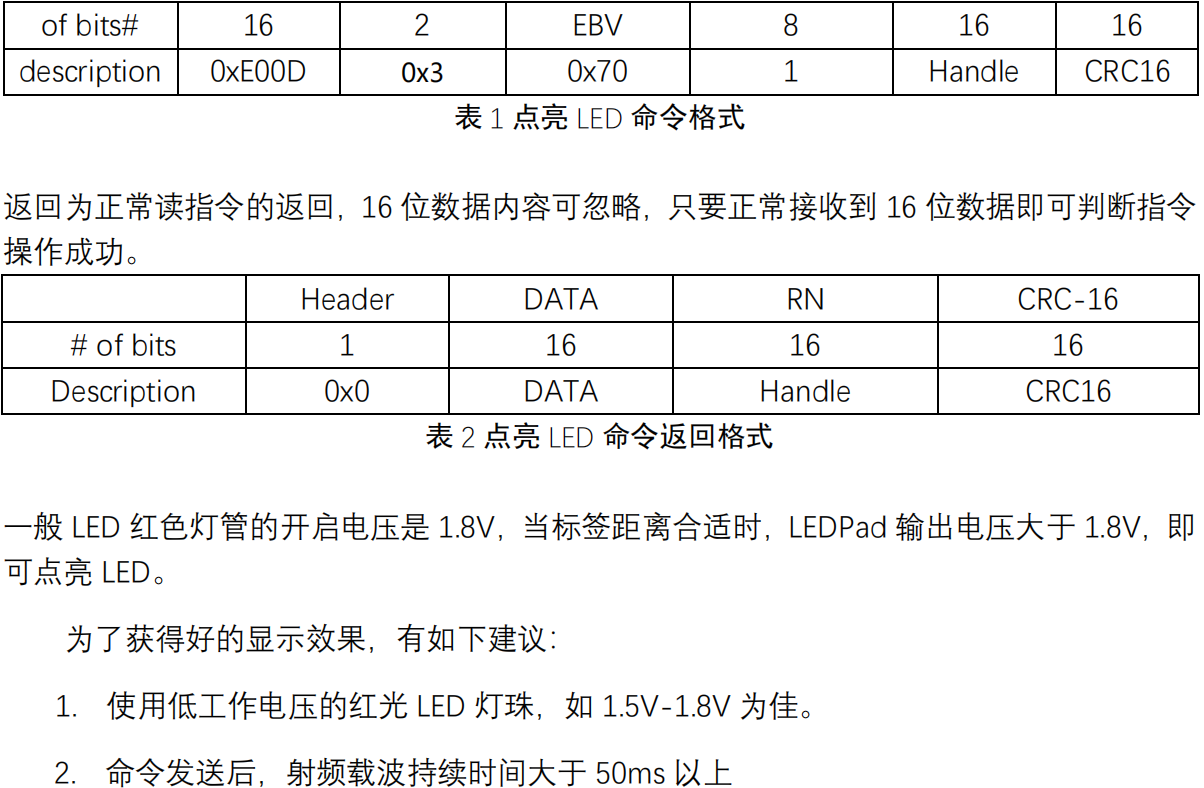

使用标准读命令对用户区的地址 0x70(十进制 112 地址)进行读操作,长度为 1,即可 触发 LEDPad 的电压输出,进而点亮外部 LED 灯。

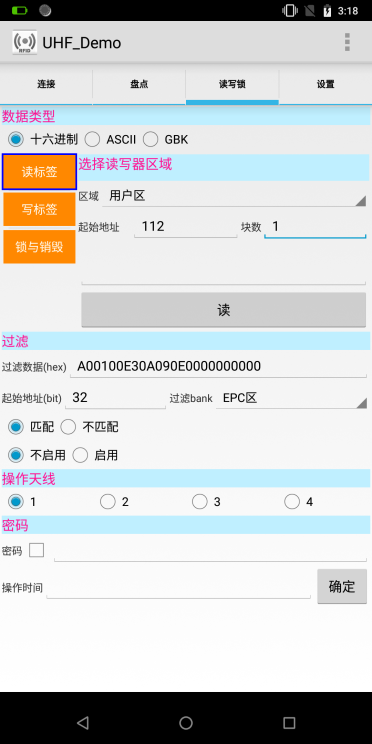

图 2 读 user 区 112 地址样例
